Килограмм зеленых конденсаторов КМ может стоить дороже, чем сто килограммов материнских плат. Причина — палладий и платина, металлы платиновой группы, которые в советской электронике применялись там, где требовалась стабильность параметров при высоких температурах.
Проблема в том, что внешне «ценный» и «пустой» конденсатор различаются деталями маркировки, которые непосвященный человек не видит. Разбираемся, где искать палладий и как не выбросить деньги вместе с горстью деталей.
Почему палладий ценится выше золота
В скупке радиодеталей палладий часто дает больший вклад в итоговую сумму, чем золото. Причин две.
Первая — биржевая стоимость. Палладий торгуется в одном диапазоне с золотом, а в отдельные периоды превосходил его.
Вторая, и более важная — концентрация. Золото в электронике нанесено слоем в доли микрона на поверхность. Палладий и платина в керамических конденсаторах входят в состав внутренних электродов, то есть распределены по всему объему детали. На килограмм конденсаторов КМ приходится в разы больше платиноидов, чем золота на килограмм плат.
Отсюда практическое следствие: радиодетали выгоднее выпаивать и сдавать отдельно, чем сдавать вместе с платой. Это противоположно логике из статьи про печатные платы — и именно поэтому важно понимать, что именно у вас в руках.
Конденсаторы КМ — главный источник платиноидов
КМ расшифровывается как «керамический монолитный». Конструкция — многослойный пакет из чередующихся слоев керамики и металлических электродов, спеченный при температуре 1000–1400 °C. Обычные металлы такой обжиг не выдерживают, поэтому электроды выполнялись на основе палладия, платины и серебра.
Группы и цвета
Основная ошибка новичков — считать, что цвет определяет все. Цвет действительно важен, но он указывает на группу керамики, а группа уже определяет состав электродов.
Зеленые КМ. Наиболее массовая и наиболее ценная категория. Сюда относятся группы Н90, Н30, а также буквенные обозначения D, F, L, M, N, U и другие. Именно в них содержание палладия максимально.
Рыжие (оранжевые) КМ. По содержанию платиноидов уступают зеленым, но остаются ценными. Крупные экземпляры групп Н90 показывают хорошие результаты при лабораторной оценке.
Синие, голубые, светло-зеленые. Содержание заметно ниже, но детали все равно принимаются.
Бескорпусные (безкорпусные) КМ. Пакеты без наружного покрытия. По составу электродов идентичны корпусным, но за счет отсутствия керамического корпуса и выводов концентрация металла на грамм выше.
Типоразмеры КМ-3, КМ-4, КМ-5, КМ-6
Цифра в обозначении — это габарит и конструктивное исполнение, а не «сортность». Тем не менее, для приемки она значима: у разных типоразмеров различается соотношение массы электродов к массе керамики.
- КМ-3 — самые мелкие, встречаются реже.
- КМ-4 — распространенный средний типоразмер.
- КМ-5 и КМ-6 — крупные, наиболее часто встречающиеся в бытовой и промышленной аппаратуре советского периода.
При сдаче партию имеет смысл разделить хотя бы по цвету. Разделение по типоразмерам обычно избыточно — приемщик оценит партию по анализу.
Как отличить настоящий КМ от «пустышки»
Рынок конденсаторов КМ давно оброс подделками и путаницей. Ориентиры:
- Импортная керамика того же цвета драгметаллов не содержит. Современные зеленые и оранжевые керамические конденсаторы производятся на никелевых электродах. Если на детали латиница, дата производства после 1995 года или SMD-исполнение — почти наверняка платиноидов нет. Исключение составляют отдельные высоковольтные и СВЧ-серии.
- Смотрите на маркировку. Настоящий советский КМ несет обозначение группы, номинал и знак завода-изготовителя, нанесенные характерным шрифтом.
- Год выпуска имеет значение. Чем раньше, тем выше содержание. К концу 1980-х состав паст удешевляли.
- Аппаратура специального назначения ценнее бытовой. Военные, авиационные, космические и атомные приборы комплектовались деталями с максимальным содержанием палладия из-за требований к надежности и ресурсу.
Достоверно определить содержание «на глаз» невозможно. Профессиональная оценка выполняется рентгенофлуоресцентным анализатором — о том, как работают такие приборы, у нас есть отдельный материал.
Другие керамические серии с драгметаллами
КМ — не единственный источник. Обратите внимание на:
- К10-17, К10-23, К10-26, К10-28, К10-47, К10-48 — керамические конденсаторы, ближайшие родственники КМ по конструкции.
- К10-7, КТ, КТК, КЛС, К15-5 — серебросодержащие керамические серии.
- КСО — слюдяные конденсаторы с серебряными обкладками.
- К52, ЭТО — танталовые. Тантал формально не относится к драгметаллам, но во вторсырье ценится наравне с ними.
- Б18 — высоковольтные керамические.
А вот массовая «расходка» интереса не представляет: электролитические К50, бумажные и пленочные К73, К75, К78, МБМ, МБГО, КБГ драгметаллов практически не содержат.
Транзисторы с драгметаллами

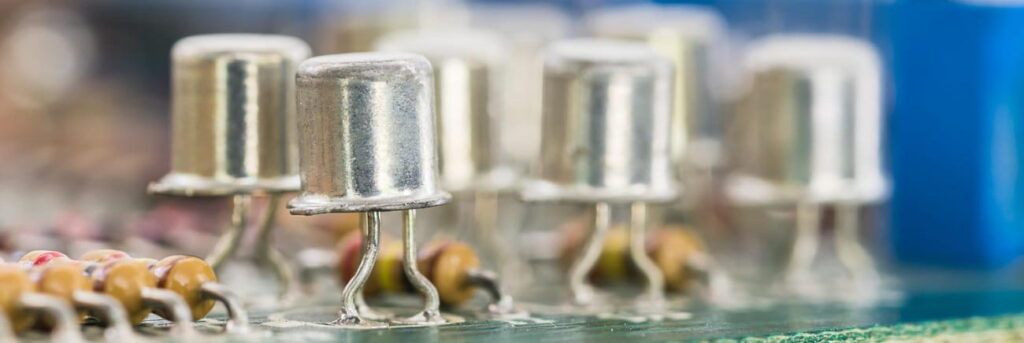

Второй по значимости источник после конденсаторов. Ценность несут транзисторы в металлическом корпусе с золочеными выводами и внутренней разваркой.
Что искать:
- Металлокерамические и металлостеклянные корпуса — характерная «шляпка» с выводами, часто с золотистым отливом.
- Позолоченные выводы. Основной визуальный маркер.
- Серии КТ в металлическом исполнении, а также мощные транзисторы в корпусах с фланцем.
Транзисторы в черных пластиковых корпусах массовых серий драгметаллов, как правило, не содержат — их принимают как обычный электронный лом.
Важно: транзисторы не нужно вскрывать. Попытка «посмотреть, что внутри» разрушает деталь и переводит ее в категорию срезки по минимальной цене.
Реле, разъемы и переключатели
Замыкающая группа. Драгметалл здесь сосредоточен в контактных парах, где требуется низкое переходное сопротивление и стойкость к искрению.
- Реле — контактные группы из серебра, палладия и их сплавов. Герконовые и высокочастотные реле ценятся выше.
- Разъемы — золочение контактных штырей и гнезд. Советские разъемы серий РП, СНП, ГРПМ и аналогичных мы разобрали в отдельном подробном гиде.
- Переключатели и потенциометры — серебряные и палладиевые напайки на контактах.
- Резисторы — отдельная тема, содержание драгметаллов в них разобрано в нашем материале, включая популярный СП5-2.
Как сдавать: россыпью или отсортированными
Сортировка напрямую влияет на выплату. Логика приемки простая: несортированная партия оценивается по нижней границе, потому что риск разбавления малоценными деталями ложится на скупщика.
Минимальная разумная сортировка:
- Отделить конденсаторы КМ от всего остального.
- Внутри КМ разделить зеленые и рыжие.
- Отдельно сложить транзисторы в металлических корпусах.
- Отдельно — реле, разъемы, переключатели.
- Все остальное — в общий электронный лом.
Чего делать не стоит:
- Обжигать детали. Это не повышает ценность, портит внешний вид, мешает идентификации и создает токсичные выбросы.
- Пытаться растворять керамику кислотами. Кустарное извлечение платиноидов еще сложнее, чем аффинаж золота, выход низкий, а обращение с концентратом драгметаллов регулируется законом.
- Обрезать выводы «под корень». В ряде случаев выводы сами по себе несут покрытие, а укороченная деталь хуже идентифицируется.
Оценка и приемка
Точное содержание зависит от серии, года выпуска, завода-изготовителя и условий приемки. Любые справочные таблицы дают ориентир, а окончательную цифру определяет анализ конкретной партии.
